Как устроена система нивелирования асфальтоукладчика и за что отвечает каждый элемент

Опубликовано: 21.06.2026

При укладке асфальта ровность зависит не только от оператора, но и от автоматики, которая считывает высоту и передаёт команды на рабочую плиту. Если нужна система нивелирования для асфальтоукладчика, важно заранее понимать, какие элементы входят в комплект.

Разберём по косточкам три главных компонента этой системы — датчики, лыжи и кабели — без лишней теории, с прицелом на практику.

Общий принцип работы

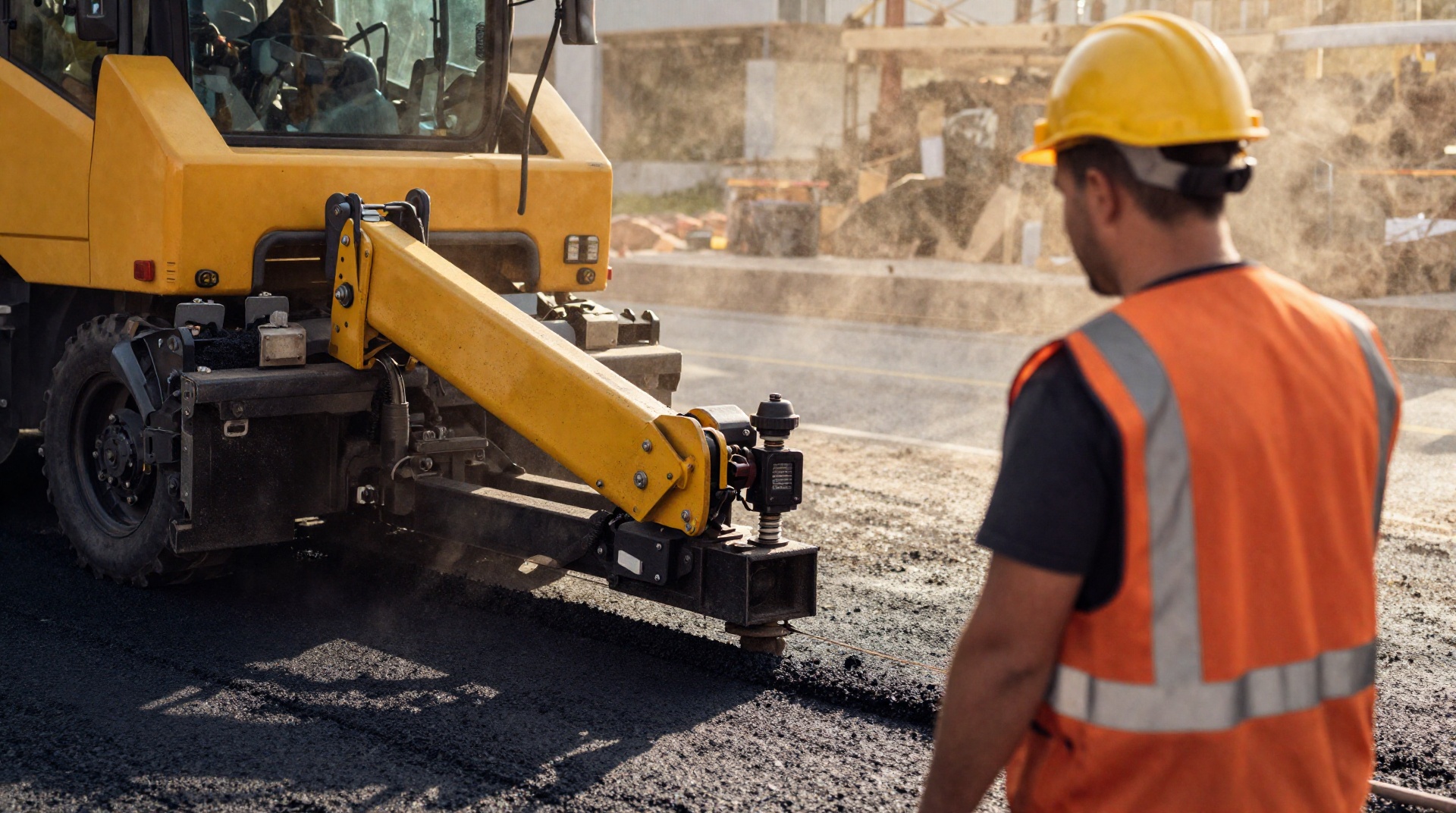

Задача системы нивелирования — удержать рабочий орган укладчика (стяжку или плиту) на заданной высоте относительно некоего эталона. Эталоном может служить натянутая струна, предварительно уложенное покрытие, стена или лазерный луч. Датчик непрерывно измеряет расстояние от стяжки до этого эталона. Если стяжка начинает отклоняться, электронный блок формирует сигнал, и гидравлика поднимает или опускает соответствующую сторону машины.

Всё происходит десятки раз в секунду. Оператор в этот момент может пить кофе — при правильно настроенной системе его участие сводится к контролю за общим процессом.

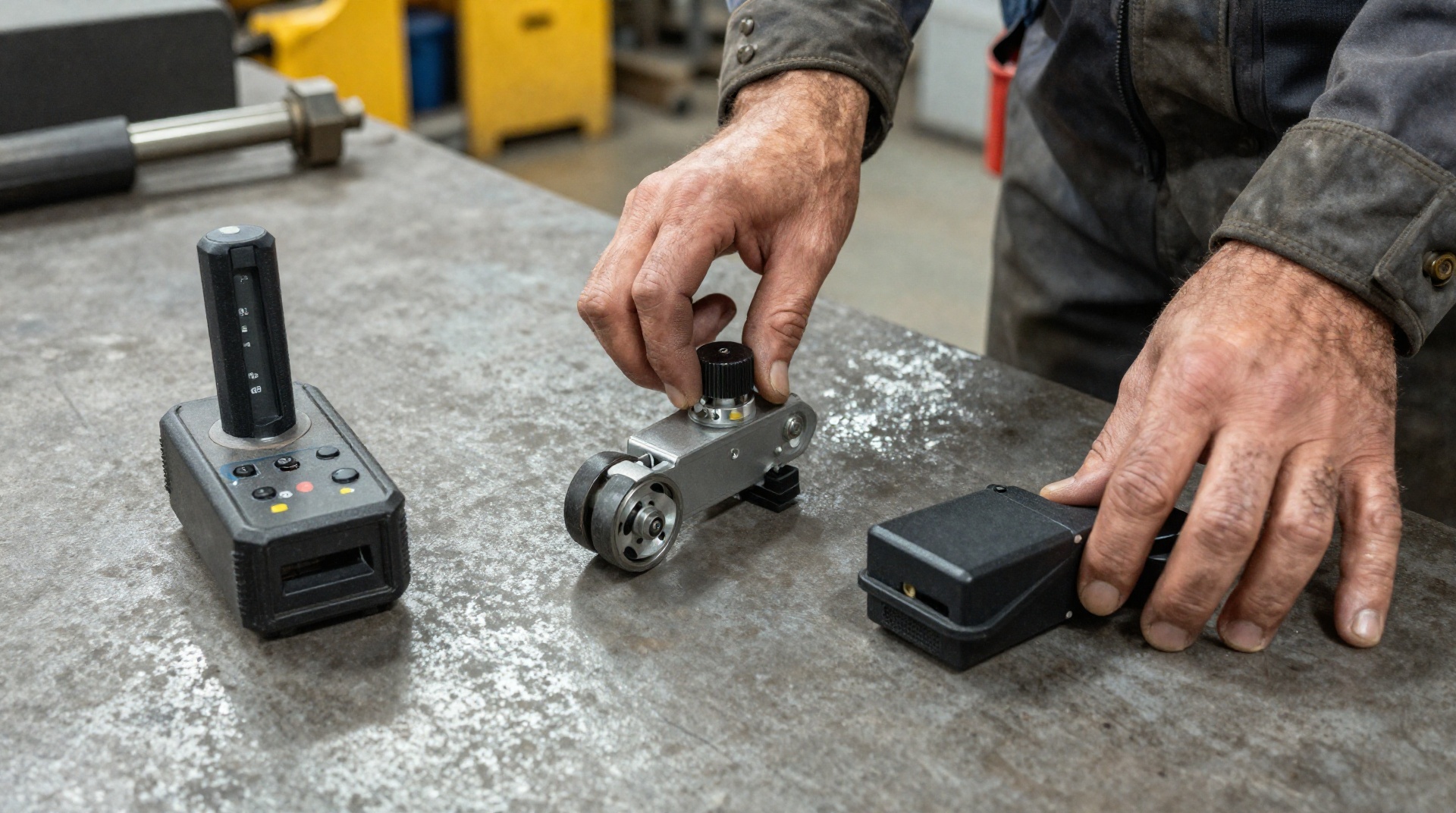

Датчики: глаза укладчика

Датчик — тот самый элемент, который физически «видит» эталон. От его чувствительности и быстродействия напрямую зависит качество полотна.

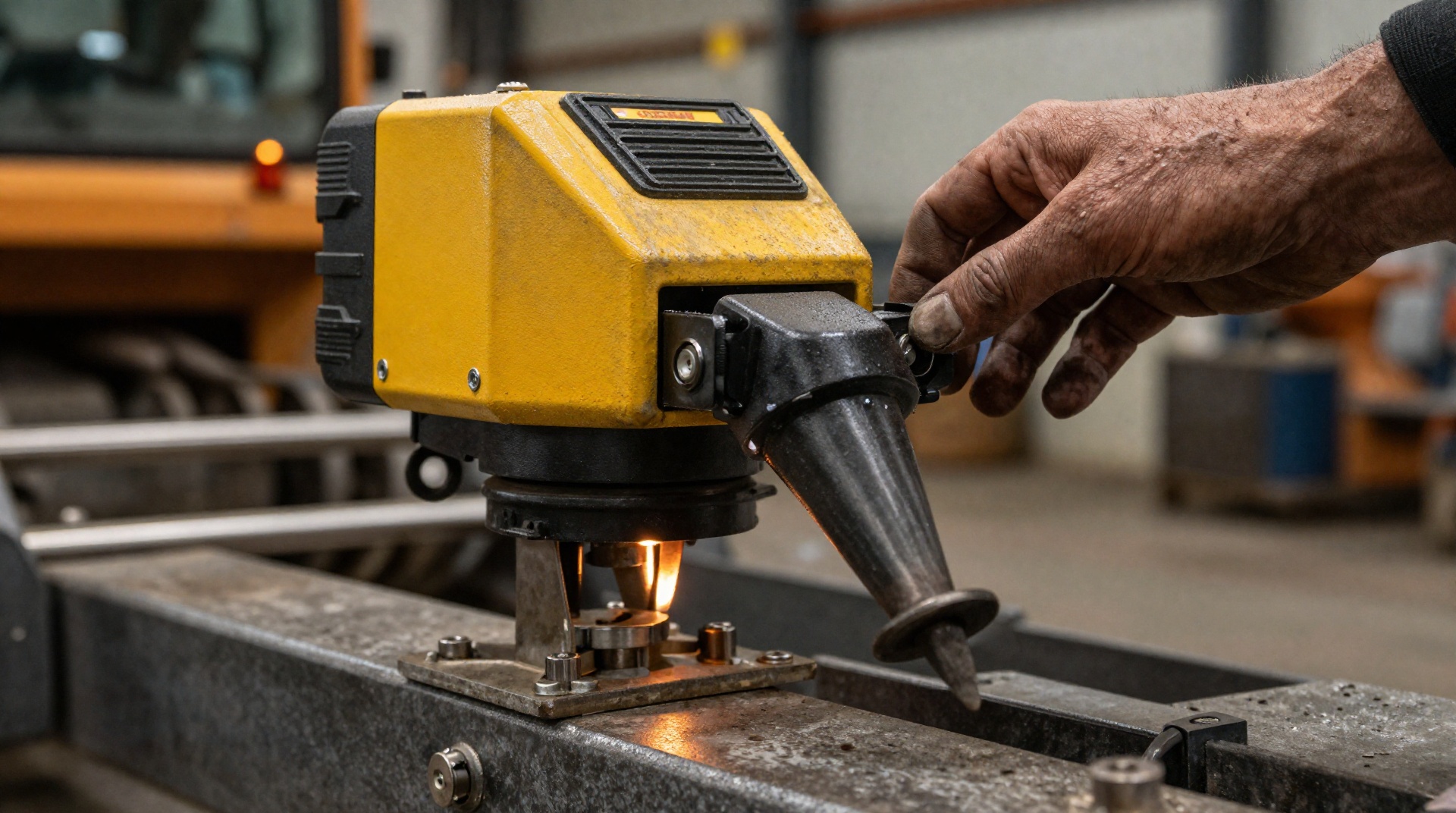

Ультразвуковые

Самый распространённый тип. Излучатель посылает ультразвуковой импульс вниз, к опорной поверхности, и замеряет время возврата отражённого сигнала. Чем дальше датчик от поверхности — тем дольше идёт эхо.

Ультразвуковые датчики неприхотливы, хорошо работают при умеренной запылённости и вибрации. Главный их враг — сильный порывистый ветер, который искажает прохождение звука, и крупный мусор под рабочей поверхностью. Ещё одна особенность — мёртвая зона вблизи излучателя (обычно 15–25 см), внутри которой измерения невозможны.

Лазерные

Работают по похожему принципу, но вместо звука используют световой луч. Точность выше, реакция быстрее, ветру они не подвержены. Однако лазерные датчики чувствительны к пыли и парам битума — луч рассеивается, и показания плавают. На практике их ставят там, где требуется субмиллиметровая точность, а условия позволяют держать оптику чистой.

Механические (контактные)

Собственно, это не электронный датчик, а рычаг с роликом или скользуном, который физически опирается на струну или стену. При перемещении рычага срабатывает потенциометр или индуктивный преобразователь. Конструкция архаичная, но живучая: пыль, ветер и пары ей не помеха. Минус — механическое трение, износ ролика и инерционность. На высоких скоростях укладки контактный датчик начинает «захлёбываться».

На что смотреть при выборе

• Частота обновления данных — желательно от 30 Гц и выше, иначе на волнистом основании стяжка будет запаздывать с реакцией.
• Диапазон измерения — обычно 150–300 мм, но нужно свериться с рабочим ходом стяжки конкретного укладчика.
• Степень защиты корпуса — минимум IP65, а лучше IP67. Асфальтобетонный завод — это не лаборатория.
• Совместимость с блоком управления. Кажется очевидным, но разные производители используют разные протоколы и разъёмы.

Лыжи: опорная база

Лыжа — это длинная металлическая балка, которая крепится спереди или сзади укладчика и скользит по поверхности основания. Датчик установлен на лыже и измеряет не перемещение самой машины, а перемещение лыжи относительно эталона. Зачем это нужно?

Представьте, что датчик стоит прямо на раме укладчика. Каждая кочка, каждый камень под гусеницей будет передаваться на стяжку — и покрытие повторит все неровности. Лыжа работает как механический фильтр: её длина позволяет усреднить мелкие перепады и передать датчику сглаженный сигнал.

Длина имеет значение

Короткие лыжи (1–3 метра) применяют при укладке на относительно ровном основании — например, по существующему асфальту при ремонте. Они хорошо следуют общему профилю дороги и не «отрывают» стяжку на плавных поворотах.

Средние лыжи (3–6 метров) — универсальный вариант для нового строительства. Достаточно длинные, чтобы сгладить мелкие неровности грунта или щебня, но ещё управляемые на кривых участках.

Длинные лыжи (7–12 метров и более) ставят на ответственных объектах — взлётные полосы, скоростные трассы. Они превращают укладчик в прецизионный инструмент, практически игнорирующий локальные перепады. Но на серпантине длинная лыжа станет проблемой: она будет цеплять бровку, а датчик потеряет контакт с эталоном на виражах.

Конструктивные нюансы

Лыжа должна быть жёсткой на изгиб, но при этом не слишком тяжёлой — иначе она начнёт продавливать рыхлое основание и создаст свои неровности. Многие модели делают телескопическими или сборными: это удобно при транспортировке, но каждый стык — потенциальный источник люфта. Перед началом сезона стыки стоит проверять и подтягивать.

Нижняя кромка лыжи изнашивается. Стёртый край меняет геометрию опирания, и точность нивелирования падает. Некоторые лыжи имеют съёмные накладки — разумное решение, позволяющее не менять всю балку.

Кабели: невидимая связь

Самая недооценённая часть системы. Кабели соединяют датчики с блоком управления, а блок — с гидравлическими клапанами. Проблема в том, что они работают в условиях, которые убили бы бытовой провод за час: вибрация, перепады температур от ночных заморозков до битумного жара, масло, бензин, абразивная пыль.

Типы кабелей в системе нивелирования

• Сигнальные — несут информацию от датчика к блоку. Обычно это экранированные кабели с малым сечением жил. Экран критически важен: рядом с укладчиком работают дизель-генераторы, гидронасосы, радиостанции — помех хватает.
• Командные — от блока управления к электромагнитным клапанам. Здесь протекают небольшие токи, но нагрузка индуктивная, поэтому кабель должен иметь хорошую изоляцию и устойчивость к наводкам.
• Питающие — обеспечивают напряжение для датчиков и самого блока.

Практические рекомендации

Используйте только кабели в маслостойкой оболочке (маркировка обычно содержит буквы Пу, НГ или аналогичные). Обычный ПВС или аналоги начнут трескаться через месяц.

Разъёмы — слабое место. Тряска выламывает контакты, а влага вызывает окисление. Разъёмы нужно регулярно протирать контактным спреем и проверять фиксацию. Если есть возможность — переходите на герметичные разъёмы с резьбовой или байонетной стяжкой.

Прокладывайте кабели с запасом по длине. Натянутый провод рвётся на изгибе гораздо быстрее, чем провисающий. При этом следите, чтобы петли не касались горячих поверхностей двигателя или барабана.

Запаситесь одним-двумя комплектами заранее. Поломка кабеля посреди смены — это не просто неудобство. Это остановка колонны, остывающий асфальт в самосвалах и перерасход топлива.

Несколько практических советов напоследок

Перед началом работ калибруйте систему. Даже если вчера всё работало идеально — за ночь что-то могло сместиться, от vibrировать, окислиться. Пять минут на проверку нулевой точки экономят часы на исправление брака.

Не экономьте на длине струны при работе со струнным методом. Сильный провис между опорами даёт систематическую ошибку: укладчик будет укладывать впадину посередине пролёта. Струну нужно натягивать с усилием не менее 80–100 Н, а опоры ставить не реже чем через 7–10 метров.

Следите за чистотой рабочей поверхности лыжи и корпуса датчика. Наращивающийся слой налипшей грязи меняет эффективное расстояние до эталона. На первый взгляд — мелочь, но на миллиметровых допусках это становится заметно.

И главное: система нивелирования не исправит кривое основание. Она может только повторить его с высокой точностью или усреднить мелкие дефекты. Если щебёночное основание уложено с перепадами в пять сантиметров, никакая лыжа и никакой датчик не сделают из этого идеальную дорогу. Готовьте основание так же тщательно, как планируете укладывать покрытие.
